一、前言

随着我国国民经济持续快速发展，全社会用电需求稳步攀升，配电网作为连接主网与用户的“最后一公里”，其智能化、自动化升级已成为行业发展的明确方向。当前，在国家新型电力系统建设和“双碳”目标推动下，配电网正经历从传统模式向高效、互动、智能的深刻转型。智能电网投资规模持续扩大，配电自动化作为核心环节，其建设需求与更新迭代速度显著加快，催生了对精通系统设计、运维与管理的专业人才的迫切需求。

然而，配电网自动化系统的实际建设具有涉及面广、技术集成度高、设备成本昂贵及操作不可逆等特点，传统课堂教学难以提供充分的实践机会，导致学生对核心知识的理解与运用往往停留在理论层面，与行业快速发展的实际需求存在脱节。为此北京象新力研发了“自动化供配电系统设计与验证虚拟仿真软件”，软件运用新型可视化仿真技术高度还原现实工况，带给用户良好的体验感和友好的操作界面；配置底层数学模型，仿真设备能够针对工况变化作出合理有效的响应，便于学生准确分析、合理评价。

二、软件介绍

本虚拟仿真实验针对一个10kV供配电网自动化系统，包含A、D两类供电区域以及最后的配电自动化终端整定，开展综合设计实验。通过设计方案，建设配电系统，培养了学生解决复杂工程问题的能力，为以后的工程实际运用打下基础，为我国的配网自动化建设输送潜在人才。

实验分为四大模块：设备认知学习、A类供电区域设计、D类供电区域设计和配电自动化终端整定。

三、实验内容

（1）设备认知学习

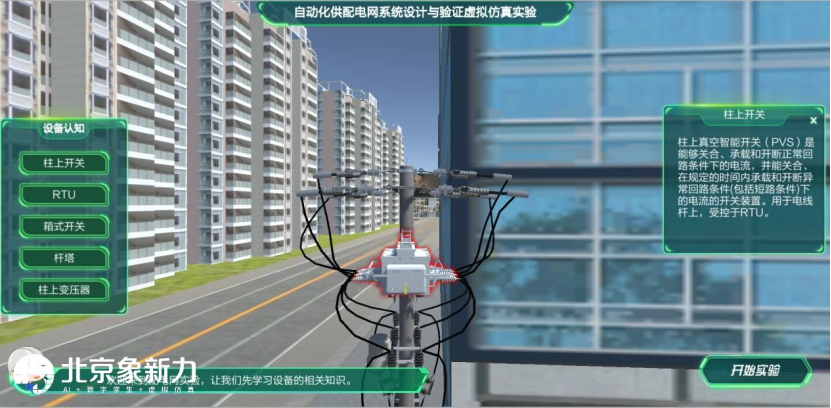

实验前，先进行设备认知学习。学生可在供配电网自动化系统依托的三维场景中自主漫游，观察设备外形，查看设备的介绍信息。

（2）A类供电区域设计

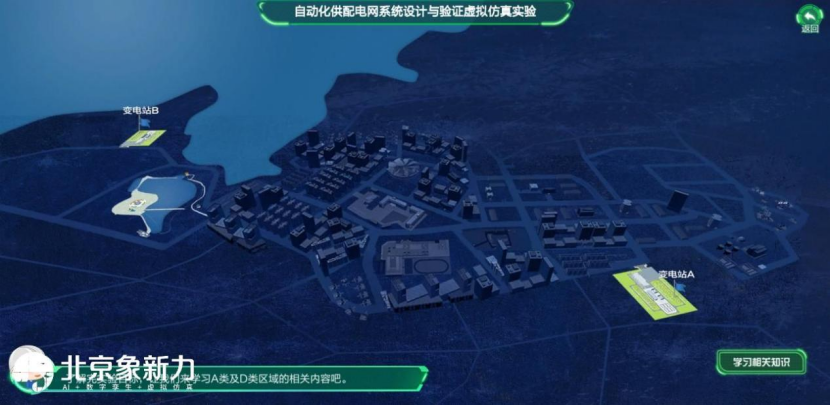

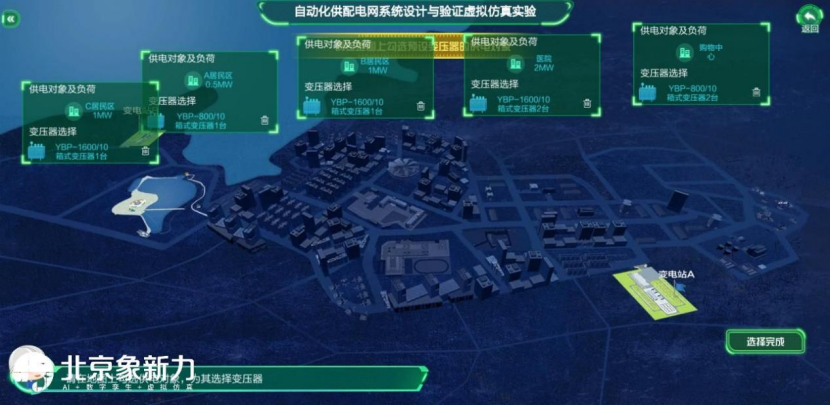

学生针对A类供电区域，即市中心区进行设计，进行如下三个流程：设计对象选择→电气设备选择→设备安装与校核。

（3）D类供电区域设计

学生针对D类供电区域，即乡村进行设计，进行如下三个流程：设计对象选择→电气设备选择→设备安装与校核。

（4）配电自动化终端整定

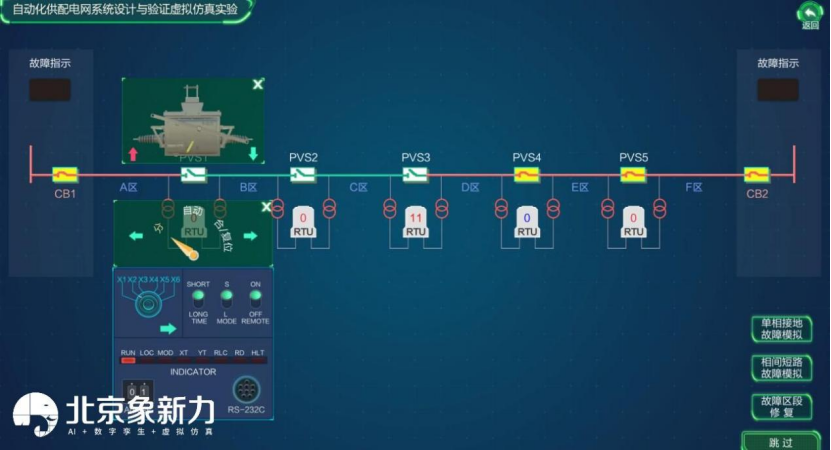

配电网规划与设计完成后，软件生成一次接线图（主要包含自动化负荷开关）。在主接线图中，自由设置负荷开关的X动作时限，并进行开关分合操作；手动设定单相接地故障或者相间短路故障，对负荷开关进行验证实验。

四、支撑课程

本产品可广泛应用于本科和高职类院校的实训和课程教学，主要针对电气工程及其自动化相关专业领域，可匹配电力系统自动化、发电厂电气部分、变电站综合自动化技术等课程。
