1000MW超超临界火电站3D虚拟学习平台

在当今电力行业不断发展的背景下，1000MW 超超临界火电站凭借其高效、环保等优势逐渐成为主流。而与之相匹配的 1000MW 超超临界火电站 3D 虚拟学习平台也应运而生，为相关专业的学习和培训带来了全新的体验。

一、应用客户

清华大学、西安交通大学、华北电力大学、东南大学、中南大学、武汉电力职业技术学院、重庆电力高等专科学校等众多知名院校纷纷采用了这一超超临界火电站 3D 虚拟学 ** 台。这些院校的选择，充分证明了该平台在教学和培训方面的价值。

二、产品介绍

1000MW 超超临界火电机组虚拟仿真软件真实再现了发电厂现场场景，这对于想要深入了解 1000MW 火电站的运行原理与维护的学习者来说至关重要。它对现场设备进行内部解剖，让使用者可以清晰地了解其工作原理和内部工质流动现象，以及事故现象及处理方案。使用者可以从设备认知、场景漫游开始，逐步对 1000MW 超超临界火电机组有一个全面的认识和了解，包括场景的相关元素组成、设备结构与连接状况、系统组成、系统原理以及故障处理等。通过循序渐进的学习，最终深入掌握 1000MW 超超临界火电站设计参数分析等相关内容。

本平台采用虚拟仿真在线教学方式，可让学生实现随时随地、课堂内外进行实验和自学活动。同时，实验结果和实验记录能够在网络平台中统一管理，便于老师更好地掌握学生的学习情况，就如同火电站操作员的 3D 虚拟培训效果分析一样，能精准评估学习成效。

三、产品特色

本火电机组虚拟仿真平台以国内某 2×1000MW 超超临界大型火电机组为原型，其中三维场景中是两台 1000MW 的并列机组，并且包含所有的公共系统。根据真实对应图纸，采用三维虚拟仿真技术，实现对火力发电厂生产环境及设备的真实模拟重现。这一过程其实也涉及到如何构建超超临界火电站的 3D 模型等技术。

其功能丰富多样，包括电厂认知、系统原理、设备原理、系统拆装、设备拆装、DCS 模拟、电厂巡检、文化课考试等功能。这些功能涵盖了火电站运行的各个方面，为学习者提供了全方位的学习体验。

四、实验内容

1、电厂认知

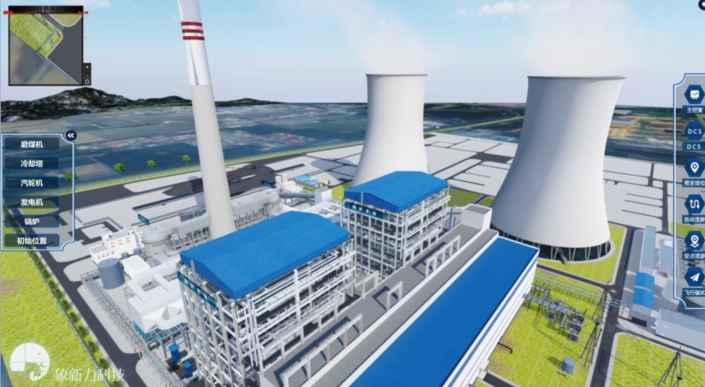

可实现虚拟人物在仿真范围内的全厂漫游功能，通过漫游、搜索定位了解电厂的建筑布局、主要设备、生产工艺等，对火电厂全貌、系统及设备建立直观的感性认识。

2、系统原理

采用三维虚拟仿真技术，实现对超超临界电站各子热力系统的模拟，包括组成设备、工质流向、功能和工作原理等。使用者可以快速通过动画等演示理解火电机组中重要系统的工作原理。

3、电厂巡检

在虚拟电厂环境条件下，学员可以对典型重点设备进行系统巡视，体验现场运行发电巡检岗的日常重点工作内容。系统以第一视角角色，满足学员用典型巡检工器具进行设备现场巡视。同时为提升学员巡视兴趣和体验还原性，系统设置一定数量的典型设备缺陷或故障，为学员虚拟巡视提供巡视效果评判依据。

4、DCS模拟

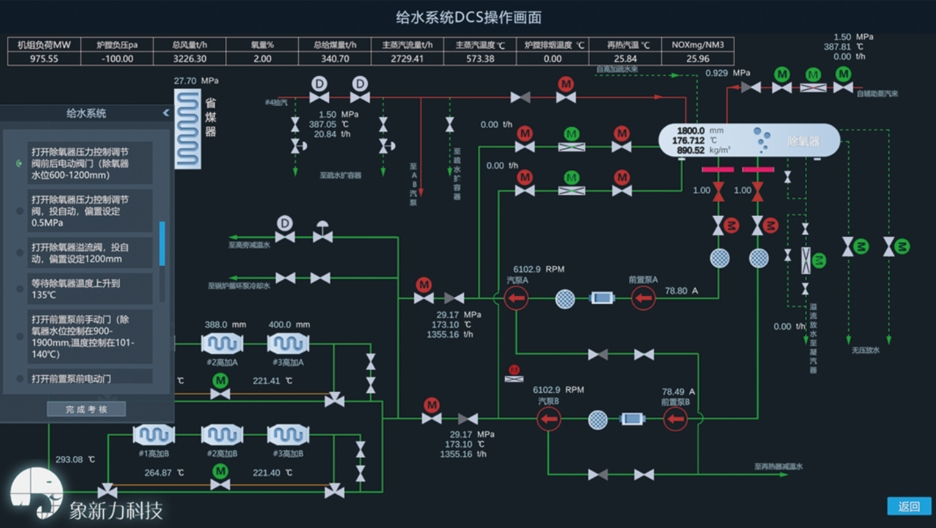

系统以实时DCS系统数学模型作为底层支撑，可从二维DCS界面跳转到三维设备前，并且提供和二维、三维图形软件以及其它第三方软件进行数据交互的接口，为上层应用软件提供协同运行支持。

5、设备原理

采用三维虚拟仿真技术，实现对超超临界电站各热力设备的模拟，包括设备的内外部结构、工质流动、功能和工作原理，并可根据后台计算数据，实时展示流动特效等。

6、系统、设备拆装

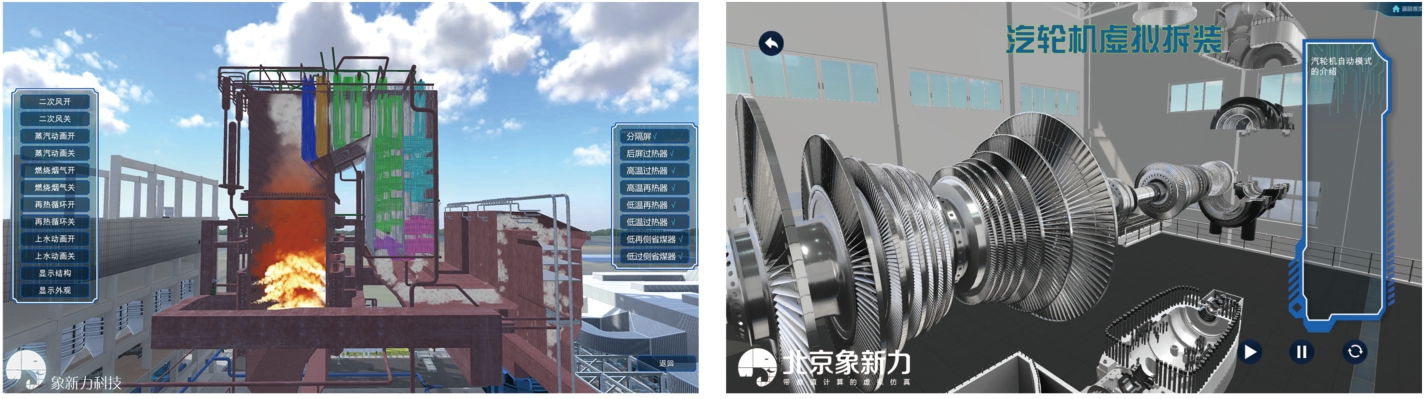

采用三维虚拟仿真技术，实现对超超临界电站相关设备的拆解和安装，并具有学习、练习、考试三种模式。其次为了加深理解，巩固知识，还增加了零件观察模式，设备半剖切面，虚拟运行等功能。

7、文化课考试

系统自动从试题库中随机抽选试题，学生在规定时间内完成理论试题考试，提交试卷后，系统将自动根据学生答题情况进行评分。

五、支撑课程

该平台支撑的课程丰富多样，包括热力发电厂、工程热力学、燃烧学、传热学、锅炉原理、汽轮机原理、电厂热工控制系统与自动化、大型锅炉安全评价与监测、大型发电机组自动化、现代电站锅炉等。这些课程涵盖了超超临界火电站运行的各个方面，为学习者提供了全面的知识体系。
