燃气-蒸汽联合循环发电厂虚拟仿真实验软件

在当今电力教育领域，燃气 - 蒸汽联合循环发电的工作原理逐渐成为教学的重点内容。为了让学生更好地掌握这一复杂的原理，燃气 - 蒸汽联合循环发电厂虚拟仿真实验软件应运而生。该软件应用于上海电力大学、山东建筑大学等知名高校，为学生提供了一个全面了解燃气 - 蒸汽联合循环发电的虚拟仿真实验室。

这款软件采用先进的三维虚拟仿真技术开发，精心设计了系统搭建、循环效率测试等关键环节。它对燃气蒸汽联合循环的系统、设备的组成进行了详细展示，让学生如同置身于真实的发电厂中，清晰地看到工质流程。同时，对运行原理采用特效进行展示，帮助学生深入理解燃气蒸汽联合循环发电的工作原理，认识掌握其高效性原理，及其循环效率的变工况特性。

它通过先进的虚拟仿真手段，及对底层原理的真实模拟，有效辅助解决学生设备系统的认知问题。通过三维系统可搭建，学生能够深刻掌握设备结构特点，就像在虚拟仿真实验室燃气蒸汽联合循环发电中亲自操作一样。而且，通过效率测定实验，学生可以实现对核心科学要素的验证掌握，达到能动专业热电方向学生的培养要求。

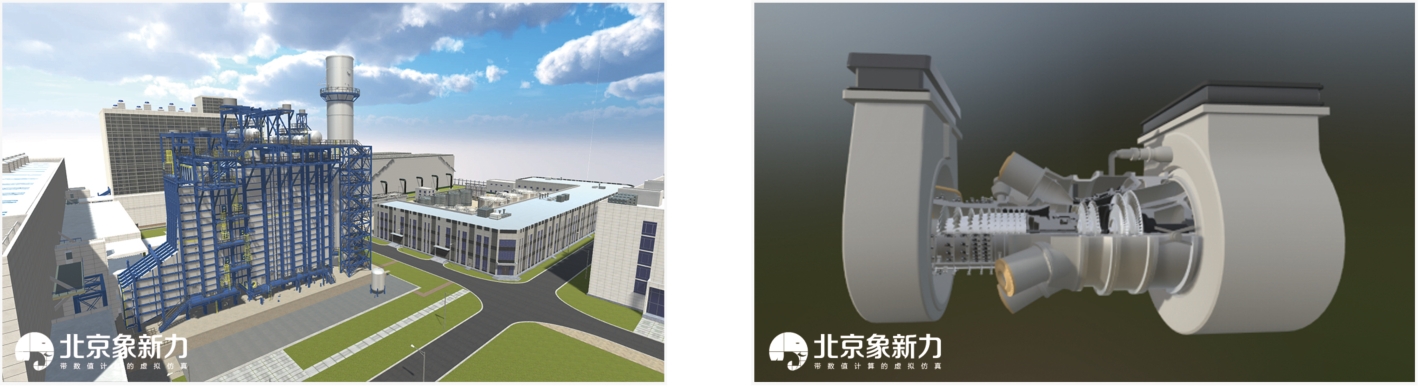

在实验内容方面，软件根据设计院图纸，建立了一个 200mw 燃气蒸汽机组电厂作为三维实验场景，所有实验都在该严格按照设计图纸建模的虚拟场景中进行。场景中包含了 200mw 燃气蒸汽联合循环机组的主要设备及附属设备，如燃气轮机、余热锅炉、发电机、蒸汽轮机等，主要设备严格按照设计图纸建模，设备尺寸型号匹配。其中，对于燃气轮机还进行了设备半剖重点展示，方便学生观察内部结构。

在三维系统搭建完成后，启动联合循环系统，在实验主页面能显示与联合循环系统循环效率相关的各子系统和设备的参数。学生可以进行设备参数调节，此时底层数据随之变化，各子系统和设备的相关参数也会相应改变，进而生成几种效率曲线和结果，方便进行对比观察，包括额定负荷下以及部分负荷功率下的测定。联合循环效率有关的参数在底层计算，并显示在操作界面上，这有助于学生进行蒸汽和燃气联合循环发电的效率分析。

该软件还支撑了多门重要课程，如内燃机原理、内燃机构造、燃气蒸汽联合循环、燃气轮机装置等。它就像一本生动的燃气蒸汽联合循环发电虚拟仿真实验教程，为教学提供了有力的支持。
