自动化供配电系统设计与验证虚拟仿真实验

在当今电力行业不断发展的背景下，自动化供配电系统的设计与验证变得愈发重要。虚拟仿真实验作为一种创新的教学手段，能够让学生在虚拟环境中进行实际操作，深入理解相关知识，为电力系统相关专业课程的教学提供了有力支撑。

应用客户

该虚拟仿真实验软件已在多所高校得到应用，其中包括新余学院、大连科技学院、武汉大学等。这些高校通过引入该软件，为学生提供了更加丰富、高效的实验教学体验。

产品介绍

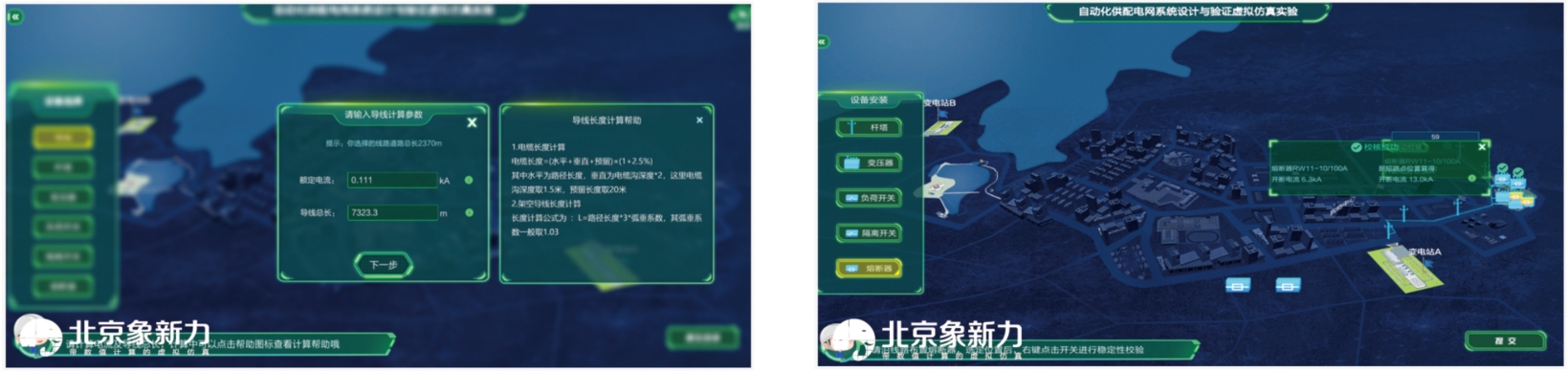

本虚拟仿真实验以某处实际城乡区域为载体，将此城乡的配电网系统作为设计对象，开展自动化供配电网系统设计与验证实验。实验分为三个模块，即 A 类供电区域设计→D 类供电区域设计→配电自动化终端整定。在进行自动化供配电系统设计流程中，学生可以按照这三个模块逐步深入，了解不同类型供电区域的设计要点以及配电自动化终端的整定方法。通过本虚拟仿真实验教学课程的学习，学生可全面了解配电网系统相关知识，掌握供配电系统设计与验证的关键技术，还能将供配电系统设计与虚拟仿真相结合，发挥出这种结合方式的优势。

实验内容

1. 10kV 配电网系统 A、D 类供电区域设计：这一环节能让学生学习到供配电系统设计的原则与规范，了解不同供电区域的特点和设计要求。在设计过程中，可能会遇到一些常见问题，学生可以通过查找资料、分析案例等方式找到解决方案，就像自动化供配电系统设计案例分析那样，从实际案例中汲取经验。

2. 导线、杆塔、变压器、隔离开关、熔断器等电气设备的选择与安装：学生在这部分实验中，需要了解供配电系统设计中使用的仿真工具评测结果，选择合适的仿真工具来辅助设计。同时，要考虑这些电气设备的性能、参数等因素，以确保供配电系统的可靠性和稳定性。在设计过程中，也可以参考供配电系统设计的最新技术动态，运用最新的技术优化设计方案。

3. 配电自动化终端整定：此模块涉及到自动化供配电系统的测试与验证步骤，学生需要对配电自动化终端进行整定，以保证系统的正常运行。在完成实验后，还可以对自动化供配电系统验证实验进行总结与分析，进一步提高自己的实践能力。

支撑课程

这款虚拟仿真实验软件能够为电力系统自动化、发电厂电气部分、变电站综合自动化技术等课程提供有力支撑，帮助学生更好地理解课程内容，提高实践操作能力。
