高压真空断路器安装与预防性试验虚拟仿真实验

在电气行业，高压真空断路器作为电力系统中至关重要的设备，其安装与预防性试验的准确性和规范性直接影响着电力系统的安全稳定运行。传统的教学和实践方式往往受到高危、高耗等因素的限制，而虚拟仿真实验技术的出现为解决这些问题提供了新的途径。

一、应用客户

高压真空断路器安装与预防性试验虚拟仿真实验软件已经在重庆大学、厦门理工学院等高校得到应用，为高校的电气相关专业教学提供了有力支持。

二、产品介绍

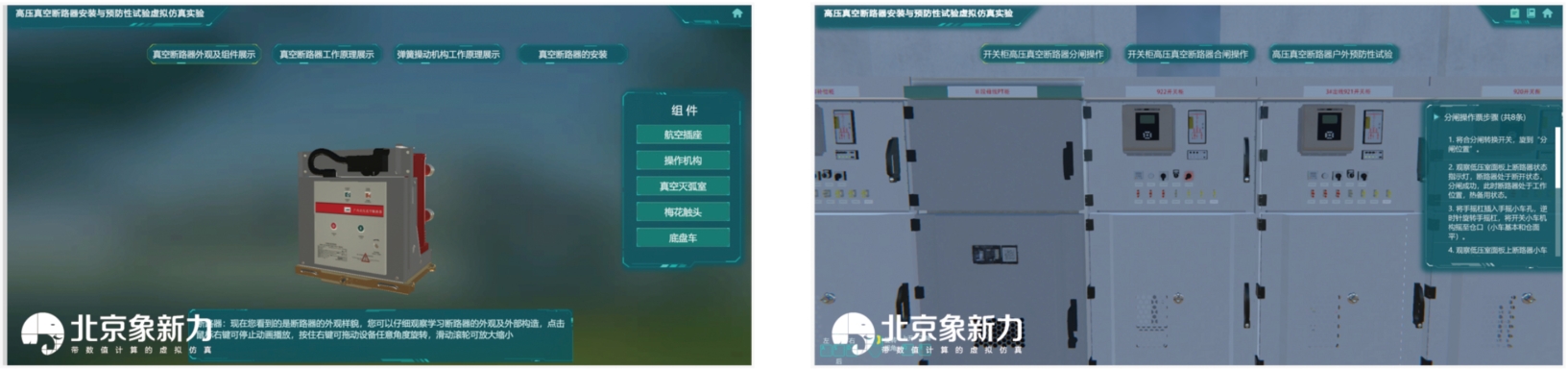

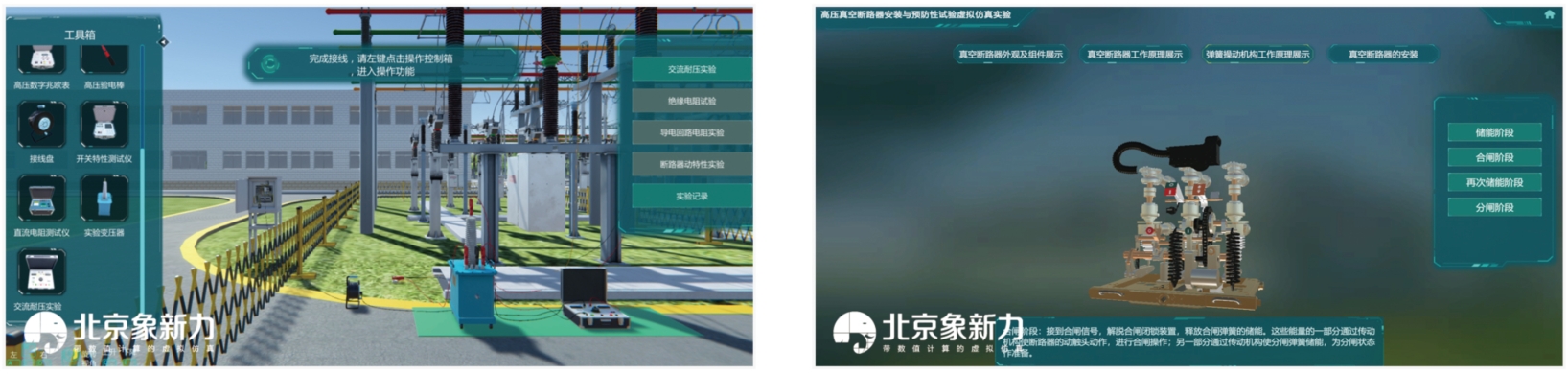

本软件分为断路器仿真和实验两大模块。针对高压实验高危、高耗的特征，采用 “场景式”“交互式”“启发研究式” 教学方法，将理论与实践相结合，构建虚拟工程环境。通过虚拟仿真技术以变电站运行为背景，仿真电力系统相关物理设备，进行真空断路器仿真实验。在这个过程中，学生可以详细了解高压真空断路器安装步骤详解，软件可展示真空断路器外观及组件、工作原理和弹簧操动机构工作原理。同时，还能模拟真空断路器拆装实验、分合闸操作，绝缘测量、耐压试验等实验操作，让学生观察和分析实验现象，全面理解和掌握电力系统断路器相关理论、技术与方法。在进行安装模拟时，也会清晰呈现安装高压真空断路器注意事项以及安装后检查步骤。

三、产品特色

本虚拟实验教学系统模拟真实高压真空断路器在 220KV 变电站电气运行，结合现有电力系统课程所包含实验，以虚拟仿真、虚拟现实技术做支撑，以培养学生工程实践能力为核心。虚仿实验在真空断路器中的应用，使得所涉及实验具有设计、研究和创新等环节，是综合性的实验实践教学项目，是对传统实验教学模式的补充、延伸与拓展。虚拟仿真实验技术在电气领域的应用，让学生在高压真空断路器实验室模拟环境中就能进行各种实验操作，避免了实际操作中的危险。

四、实验内容

1. 断路器结构及原理学习：深入了解高压真空断路器的内部结构和工作原理，为后续的安装和试验打下基础。

2. 断路器操动机构结构学习：掌握操动机构的结构和工作方式，这对于理解断路器的分合闸操作至关重要。

3. 断路器绝缘电阻的测量：这是检测断路器绝缘性能的重要实验，学生可以学习真空断路器预防性试验流程和测试方法与设备。

4. 断路器导电回路电阻的测量：准确测量导电回路电阻，评估断路器的导电性能。

5. 断路器动特性实验：了解断路器在分合闸过程中的动态特性，确保其正常运行。

6. 断路器交流耐压试验：通过耐压试验，检测断路器的绝缘耐受能力，符合真空断路器预防性试验标准。

五、支撑课程

该软件能够为高压电器、高电压技术、高压绝缘技术等课程提供有力支撑，辅助教学，让学生在理论学习的同时，通过虚拟仿真实验更好地掌握实际操作技能。
